ETIQUETADO PARA CABLES; CÓMO UTILIZARLO Y APLICARLO DE MANERA CORRECTA Y EFICAZ

Un correcto sistema de etiquetado de cables es fundamental para la identificación, ensamble y reparación de paneles de control eléctrico y sistemas de datos y telecomunicaciones. Supone sin duda un necesario coste inicial que ahorra tiempo y recursos y suma eficacia cuando es necesario realizar cambios o reparaciones a los sistemas de producción a los que se aplica.

Existen distintos tipos de etiquetas para cables y alambres entre los que elegir; esto incluye etiquetas termocontráctiles, etiquetas envolventes, etiquetas autolaminables, banderas y tarjetas rígidas.

A la hora de decantarse por el sistema de etiquetado más adecuado para cables en nuestra actividad, podemos realizarnos las siguientes cuatro preguntas clave para ayudarle a a decidir qué tipo de marcador o etiqueta es el mejor;

1. ¿Existen especificaciones y requerimientos de la industria o de clientes que se tengan que cumplir obligatoriamente?
2. ¿A qué ambiente o sustancias químicas van a ser expuestas nuestras etiquetas a lo largo de su vida útil?
3. ¿El marcaje y etiquetado se realiza antes de la terminación y acabado o entrega del producto?
4. ¿Cuál es el calibre del cable que estamos etiquetando?

¿QUÉ DEBEMOS TENER EN CUENTA A LA HORA DE ETIQUETAR CABLES?

1. Un correcto etiquetado para cables debe ser lógico y consistente, en todas las ubicaciones y deben ser consistentes con la documentación de los mismos. Esto implica que todas las etiquetas deben tener una forma fácil de ser identificadas, con un sistema alfanumérico lógico.
2. Una etiqueta correctamente elaborada debe permitir identificar la ubicación física del servicio a nivel, edificio, planta, cuarto de comunicaciones, departamento, rack, patch-panel, puerto, etc. Para esto es fundamental que el servicio (cable) este etiquetado en los dos extremos del cable. Esto permitirá que cualquier cambio o interacción con el cable resulte más sencilla y reduzca el riesgo de errores o incidentes.
3. El etiquetado debe ser fácil y sencillo de leer, y ofrecer la misma vida útil que la del componente que se esté etiquetando; ser legible, que se adhiera, etc.
4. Preferiblemente suele considerarse más seguro aquél etiquetado que envuelve completamente el cable, para ello existen etiquetas especiales e impresoras especiales diseñadas para etiquetar este tipo de cableado. instalación de cableado estructurado

Es importante resaltar que el etiquetado debe facilitar su labor como gestor y administrador de la infraestructura donde el cableado esté integrado, garantizando que se puedan realizar los cambios necesarios de forma rápida y eficaz, y documentando siempre aquellos ajustes realizados mediante una memoria técnica para que cualquier otro operario que tenga que hacer un cambio, reparar un daño o revisar el cableado, pueda hacerlo con facilidad y todas las garantías de seguridad.

DIFERENTES TIPOS DE CABLES

La oferta existente en el mercado en cuanto a cables eléctricos se refiere es enormemente amplia y variada, resulta complicado agrupar todos los diversos tipos que existen. Trataremos de acercarnos en este breve resumen a los tipos de cable más comunes y habituales:

1. Cable de construcción no metálico: Este tipo de cable está formado por un grupo de cables, en un número que suele oscilar entre dos y cuatro normalmente. Los cables de construcción no metálico están cubiertos por un aislante termoplástico. Además, este tipo de cable cuenta con un cable pelado para la conexión a tierra.
2. Cable unipolar: Es aquel cable formado únicamente por un único hilo conductor.
3. Cable multipolar: Este cable está compuesto por múltiples hilos conductores.
4. Cable trenzado: Se trata de un tipo de cable formado a su vez por varios cables que se encuentran entrelazados.
5. Cable multiconductor: Este tipo de cable también se conoce como «cable multinúcleo». Se caracteriza por contar con más de un conductor aislado individualmente. Además, este tipo de cable dispone de otro tipo de aislante para mayor seguridad.
6. Cable blindado: Este cable está compuesto por un conjunto de cables recubiertos por un revestimiento metálico. Generalmente encontramos en él tres cables: uno de tierra, uno neutro y otro para la corriente. Este tipo de cables son muy fecuentemente utilizados para el suministro de electricidad.
7. Cable flexible: El cable flexible es uno de los cables más utilizados. Está conformado por alambres finos muy fáciles de doblar y retorcer, de ahí el nombre de flexible.
8. Cable dúplex: Compuesto por dos conductores de cobre con aislante PVC. Estos se encargan de suministrar energía a aparatos eléctricos de baja tensión.
9. Cable coaxial: Es un cable formado por un núcleo de cobre que está protegido por un aislante dieléctrico. Este cable está cubierto por un escudo de cobre tejido. A su vez, el cable está rodeado de una funda de plástico exterior.

ETIQUETAS PARA CABLES MÁS FRECUENTES

Como ejemplos más comunes y habituales de etiquetado de cables que podemos encontrar en el campo de la electricidad y telecomunicaciones, tenemos los siguientes:

Etiquetas termoretráctiles para cables y alambres

Se trata de un sistema de etiquetado óptimo para cables y alambres no terminados o que precisan una resistencia superior a la abrasión o sustancias químicas.

Este tipo de etiquetas para cables son no adhesivas y se ajustan alrededor de cables o alambres cuando se les aplica calor, para aportar una mayor protección y una identificación permanente. Estas etiquetas termoretráctiles tienen un diseño de círculo completo que ofrece marcaje rápido y permanente de alambres. Sobre ellas se puede imprimir textos y códigos claros y legibles para cables y alambres con una impresora apropiada, para obtener una adecuada, correcta y eficaz identificación. Los materiales de las etiquetas para cables y alambres se distinguen en entornos extremos, incluyendo las fluctuaciones de temperatura y entornos que requieren resistencia a abrasión y a distintas sustancias químicas.

Etiquetas Envolventes Para Cables y Alambres

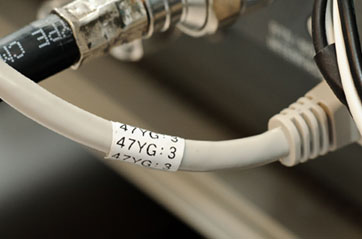

Las etiquetas envolventes se utilizan por lo común para el marcaje general de cables y alambres terminados y no terminados y alambres curvos.

Las etiquetas de cables y alambres son una solución frecuentemente empleada para la identificación eléctrica, de telecomunicaciones y de comunicación de datos. Le permitirán identificar rápidamente las líneas de voz y datos durante la resolución de problemas o reparación. Las etiquetas de identificación de cables y alambres están disponibles en una gama de materiales adecuados para muchos entornos diferentes para aplicaciones.

Etiquetas Autolaminables para Alambres y Cables

Las etiquetas autolaminables son unas buena solución para identificar cables o alambres terminados que pueden requerir una mayor resistencia adicional a la abrasión o a sustancias químicas a las que puedan estar expuestos.

Así, es frecuente el uso de ese tipo de etiqueta para la identificación eléctrica, de telecomunicaciones y de comunicación de datos. Este etiquetado permite identificar rápidamente las líneas de voz y datos durante la resolución de problemas o reparación. Las etiquetas de identificación de cables y alambres están disponibles en una variada gama de materiales adecuados para muchos entornos diferentes para aplicaciones.

Etiquetas tipo bandera para cables y alambres

Las banderas para cables están pensadas para colocar una mayor cantidad de datos en cables y alambres de diámetro pequeño, como pueden ser por ejemplo los cables de fibra óptica. Asegura de esta forma una correcta legibilidad en los cables demasiado finos.

Etiquetas para cables no adhesivas

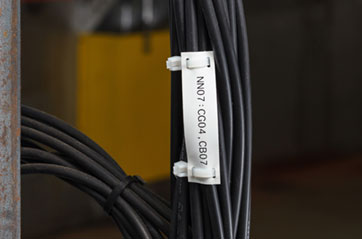

Las tarjetas no adhesivas son ideales para cables multiconductores o agrupaciones de cables y alambres, agrupando e identificando de manera rápida y sencilla distintos tipos o grupos de cables.

Las etiquetas para cables no adhesivas de SUCLISA están fabricadas de material PUR (poliéter termoplástico-poliuretano) libre de halógenos e ignífugo que es resistente a la hidrólisis (no se descompone en agua) y a los microorganismos. Es extremadamente fuerte con una alta resistencia al desgarro, adecuado para una gran variedad de aplicaciones en interiores y exteriores donde la identificación tiene que ser duradera.

Las etiquetas se fijan al cable o alambre utilizando bridas para cables en ambos extremos. El producto se suministra como una construcción todo en uno, donde el material extruido también funciona como portador. Los marcadores están parcialmente recortados para separar fácilmente después de la impresión y se suministran en rollos para poder imprimirlos por transferencia térmica en las impresoras que comercializa SUCLISA. Estos marcadores están disponibles en varias medidas y formatos.

EQUIPOS E IMPRESORAS DE ETIQUETAS PARA CABLE Y ALAMBRE

En SUCLISA INDUSTRIAL disponemos de una amplia variedad de equipos de impresión e impresoras para facilitar la tarea de etiquetado de cables. Disponemos de equipo tanto de sobremesa como portátil, adecuado a la tipología del trabajo requerido en cada momento sea cual sea su actividad. A modo de muestra, destacamos varios de nuestros modelos más habituales y versátiles tanto en inyección de tinta como en transferencia térmica.
